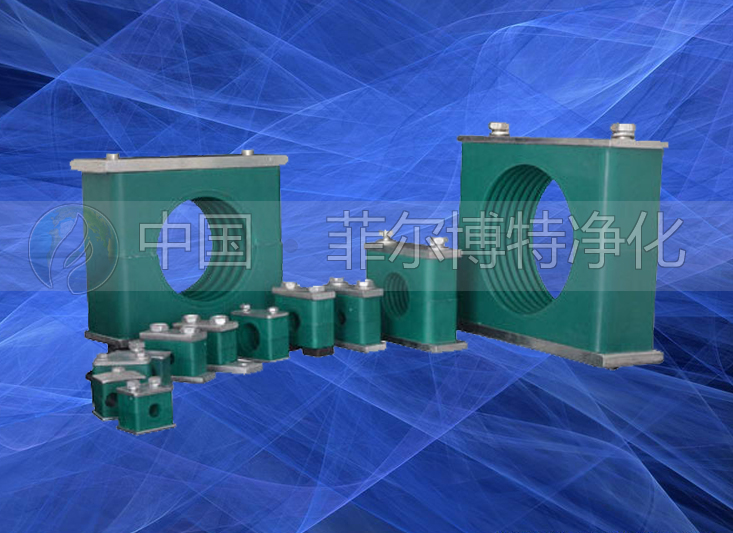

菲尔博特
管夹
管子外径Φ6~57mm
管子外径Φ6～42mm
管子外径Φ8～220mm
--
轻型系列管夹、双联系列管夹、重型系列管夹
品牌：菲尔博特型号：管夹轻型系列管夹：管子外径Φ6~57mm双联系列管夹：管子外径Φ6～42mm重型系列管夹：管子外径Φ8～220mm工作温度：--应用领域：轻型系列管夹、双联系列管夹、重型系列管夹...
范围
轻型系列管夹应用于6种尺寸系列的普通机械压力管子，管子外径Φ6~57mm
双联系列管夹应用于5种尺寸系列的普通机械压力管子，管子外径Φ6～42mm。
重型系列管夹应用于8种尺寸系列的高机械压力管子，管子外径Φ8～220mm。
材料特性
| 特性 | 聚丙烯(PP) | 尼龙(PA 6) | 铝 |
| 密度 | 0.906 g/cm3 | 1.12-1.15 g/cm3 | 2.65 g/cm3 |
| 弯曲强度 | 36N/mm2 | 130…200N/mm2 | 70N/mm2 |
| 冲击韧性 | 不断 | 不断 | |
| 压缩强度 | 90N/mm2 | 120N/mm2 | HB500-600N/mm |
| 弹性模量 | 1500N/mm2 | 3000N/mm2 | 70.000N/mm2 |
| 拉伸强度 | 25-35N/mm2 | 80-90N/mm2 | 180N/mm2 |
| 耐温 | -30…+90℃ | -40…+120℃ | 300℃ |
| 颜色 | 绿 | 黑 |
根据要求可选用其它材料
管夹安装的推荐距离
订货代号
| 管子外径(mm） | 管子距离(m) |
| 6-14 | 0.9 |
| 15-22 | 1.2 |
| 23-28 | 1.5 |
| 30-38 | 2 |
| 40-48.3 | 2.5 |
| 50-57 | 3 |
| 6.03-70 | 3.4 |
| 73-88.9 | 3.7 |
| 90-108 | 4 |
| 114.3-133 | 4.3 |
| 140-165.1 | 5 |
| 168.3-220 | 5.5 |
| 219.1-323.9 | 6.5 |
| 356-406 | 7.5 |
当弯头或弯管处用管夹固定时，应该尽可能近地在弯管的两边。
装配说明
装配在焊接板上
装配前，为更好地确定管夹的方向，建议先在宏富处做好标记，后焊上焊接板，嵌上管夹体的下半部分，放上需固定的管子。再放上另一半管夹体和盖板，用螺钉擦紧。 切忌直接焊接已装好管夹的底板。
装在导轨上
道轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转90度，将下半个管夹体嵌入螺母，入上需固定的管子，再放上上半个管夹体和盖板，用螺钉固定。
叠起装配
导轨可焊在基础上，或用螺钉固定，先装上下半个管夹体，放上需宏富的管子，再放上上半个管夹体，用螺钉固定，通过防松盖板防止它转动。然后安装第二个管夹，方法同上。
弯管的装配
弯配弯管时，应直接在弯管的前部和后部用崛牌管夹固定。
建议这样的支承点应为固定位置。
| 轻型系列(按照DIN 3015 第1部分) | |||||
| 尺寸系列 | 固定用螺栓GB5782-86 | 聚丙烯 | 尼龙6 | ||
| 螺栓坚固 力矩(Nm) | 管子夹持 力F(KN) | 螺栓坚固 力矩(Nm) | 管子夹持 力F(KN) | ||
| 0 | M6 | 8 | 0.6 | 10 | 0.6 |
| 1 | 8 | 1.1 | 10 | 0.7 | |
| 2 | 8 | 1.3 | 10 | 0.8 | |
| 3 | 8 | 1.4 | 10 | 1.6 | |
| 4 | 8 | 1.5 | 10 | 1.7 | |
| 5 | 8 | 1.9 | 10 | 2.0 | |
| 6 | 8 | 2.0 | 10 | 2.5 | |
| 重型系列(按照DIN 3015 第2部分） | |||||||
| 尺寸系列 | 固定用螺栓GB5782-86 | 聚丙烯 | 尼龙6 | 铝 | |||
| 螺栓坚固 力矩(Nm) | 管子夹持 力F(KN) | 螺栓坚固 力矩(Nm) | 管子夹持 力F(KN) | 管子夹持 力F(KN) | 螺栓坚固 力矩(Nm) | ||
| 1 | M10 | 12 | 1.6 | 20 | 4.2 | 30 | 12.1 |
| 2 | 12 | 2.9 | 20 | 4.5 | 30 | 15.1 | |
| 3 | 15 | 3.3 | 25 | 5.1 | 35 | 15.5 | |
| 4 | M12 | 30 | 8.2 | 40 | 9.3 | 55 | 29.4 |
| 5 | M16 | 45 | 11.0 | 55 | 21.0 | 120 | 34.9 |
| 6 | M20 | 80 | 14.0 | 150 | 25.8 | 220 | 50 |
| 7 | M24 | 110 | 28.0 | 200 | 32.0 | 250 | 70.6 |
| 8 | M30 | 180 | 40.0 | 350 | 48.0 | 500 | 84.5 |
螺栓的紧固力矩和管上的轴向夹持力
管上的轴向夹持力（根据DIN 3015第10部分）是一个平均值，它是由3次试验值计算出来的。试验时用一根据按照DIN 2448的ST37号钢管，温度为23℃，管上有静摩擦。管夹在管子的轴向上受到一个列出的测试力（F）时，管夹内的管子不会滑动。
| 双联系列(按照DIN 3015 第3部分） | |||||
| 尺寸系列 | 固定用螺栓GB5782-86 | 聚丙烯 | 尼龙6 | ||
| 螺栓坚固力矩(Nm) | 管子夹持力F(KN) | 螺栓坚固力矩(Nm) | 管子夹持力F(KN) | ||
| 1 | M6 | 5 | 0.9 | 5 | 0.9 |
| 2 | M8 | 12 | 2.1 | 12 | 2.2 |
| 3 | 12 | 1.9 | 12 | 2.0 | |
| 4 | 12 | 2.7 | 12 | 2.9 | |
| 5 | 8 | 1.7 | 8 | 2.5 | |
