菲尔博特
大口径系列
A3(WCB)L2 304(CF3) 316(CF8M) 316(CF3M) 衬里
304 304L 316 316L
对焊连接(Ⅰ)法兰连接(Ⅱ)内螺纹连接(Ⅲ)外螺纹连接(Ⅳ)
碳钢:-30℃~+350℃ 不锈钢:-80℃~+480℃
电力、冶金、石化、制药等
品牌:菲尔博特型号:大口径系列主体材质:A3(WCB)L2 304(CF3) 316(CF8M) 316(CF3M) 衬里过滤芯件材质:304 304L 316 316L链接形式:对焊连接(Ⅰ)法兰连接(Ⅱ)内螺纹连接(Ⅲ)外螺纹连接(Ⅳ)工作温度:碳钢:-30℃~+350℃ 不锈钢:-80℃~+480℃应用领域:电力、冶金、石化、制药等...
一、大口径过滤器简介
过滤器是管道输送介质系统中不可缺少的一种装置,通常安装在水力控制阀、减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护管道设备的正常使用。
二、大口径过滤器特点

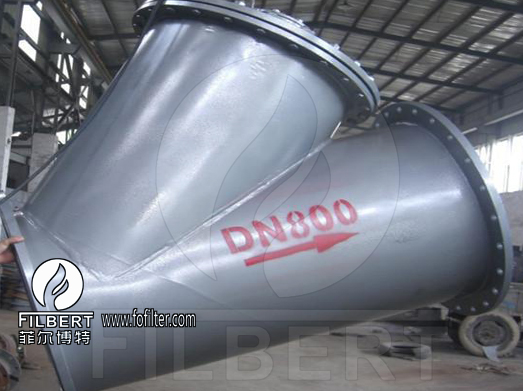

大口径过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。Y型过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。
大口径过滤器可根据用户需要设置过滤网的目数,一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。连接形式分法兰式和丝口式。
三、大口径过滤器适用说明如下:
1、大口径过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
2、大口径过滤器用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
3、大口径过滤器用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
4、大口径过滤器的滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。常用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
5、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酸等。
制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。
轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

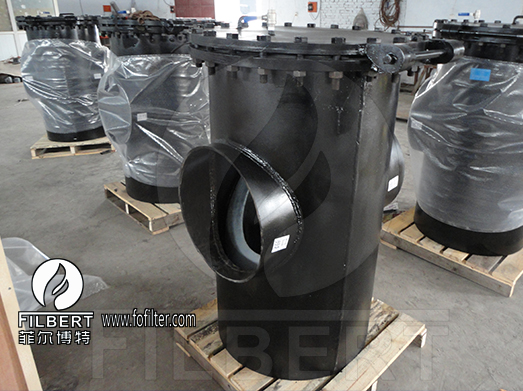

四、大口径过滤器的分类
五、大口径过滤器主要技术参数 主体材质 A3(WCB)L2 304(CF3) 316(CF 过滤芯件材质 304 不锈钢钢丝网材质 304 密封垫片 丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片 密封面 突面(RF)平面(FF)凹凸面(MFM)榫槽面(TG) 螺帽螺栓 20# 304 法兰标准 HG GB HGJ JB ANSI JIS DIN BS NF 链接形式 对焊连接(Ⅰ)法兰连接(Ⅱ)内螺纹连接(Ⅲ)外螺纹连接(Ⅳ) 工作温度 碳钢:-30℃~+ 外表 碳钢:防腐油漆 不锈钢:酸洗处理或防腐油漆 黄铜:本体 设计制造检测标准 HGJ532-91 GB150-98 六、大口径过滤器安装尺寸参考: 通径DN L H H1 H2 b Z-фd 15 140 95 65 45 14 4-ф14 20 150 105 75 55 14 4-ф14 25 150 115 85 65 14 4-ф14 32 160 140 100 78 16 4-ф18 40 180 150 110 85 16 4-ф18 50 205 165 125 100 16 4-ф18 65 240 185 145 120 18 4-ф18 80 270 200 160 135 20 8-ф18 100 305 220 180 155 20 8-ф18 125 340 250 210 185 22 8-ф18 150 390 285 240 210 24 8-ф23 200 470 340 295 265 26 12-ф18 250 595 415 355 320 30 12-ф26 300 640 460 410 375 30 12-ф26 350 800 570 470 435 34 16-ф26 400 890 620 525 485 36 16-ф26 450 1000 680 585 535 44 20-ф30 500 1150 790 650 608 48 20-ф34 600 1300 1400 1050 960 48 20-ф42
