菲尔博特
篮式过滤器（直通）
碳钢
304 304L 316 316L
对焊连接（Ⅰ）法兰连接（Ⅱ））
碳钢：-30℃～+350℃
各种工业，高层建筑、石油、化工等阀门或其它设备
品牌：菲尔博特型号：篮式过滤器（直通）主体材质：碳钢过滤芯件材质：304 304L 316 316L链接形式：对焊连接（Ⅰ）法兰连接（Ⅱ））工作温度：碳钢：-30℃～+350℃ 应用领域：各种工业，高层建筑、石油、化工等阀门或其它设备...
一、产品概述:

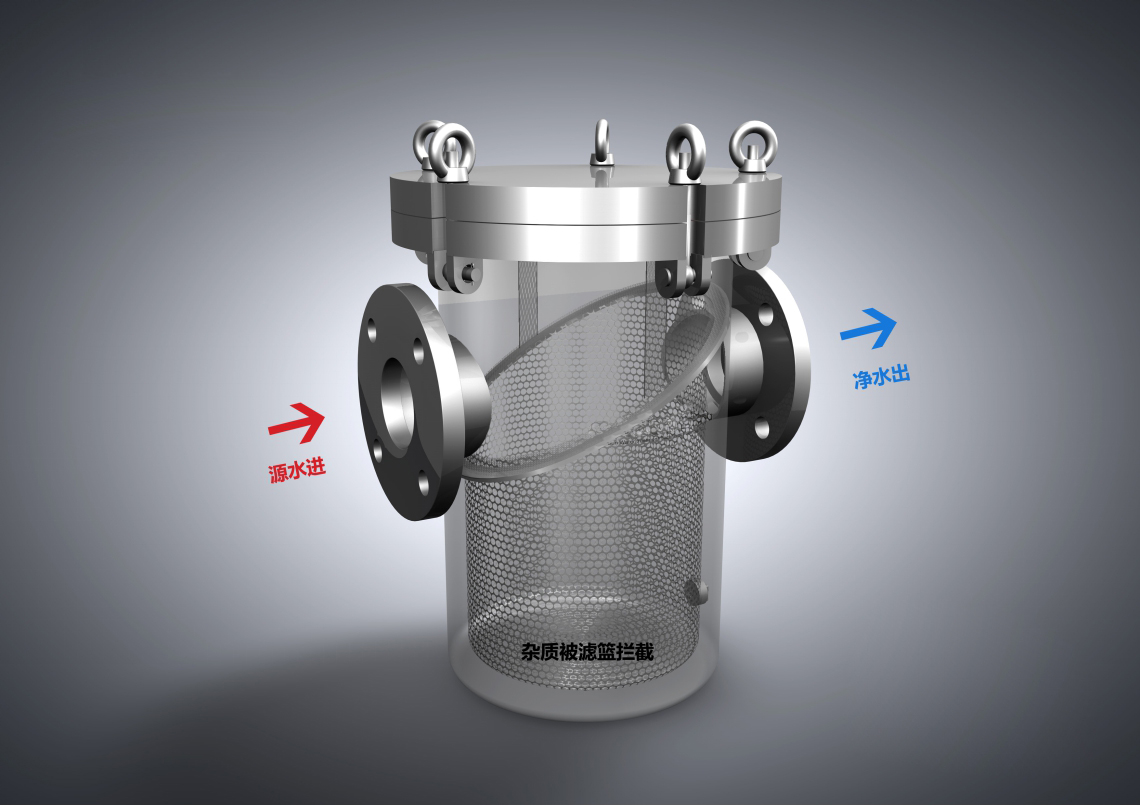

篮式过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。篮式过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目，通气网为40~100目，通油网为100~480目，可按用户要求制作滤网，介质温度：≤200-450℃
二、篮式过滤器的产品安装尺寸与参数
|
公称直径
DN |
篮式过滤器结构尺寸
|
管塞N
|
|||
|
L
|
H
|
H1
|
D0
|
||
|
25
|
180
|
260
|
160
|
Φ76
|
ZG3/4"
|
|
32
|
200
|
270
|
160
|
Φ76
|
ZG3/4"
|
|
40
|
260
|
300
|
170
|
Φ108
|
ZG3/4"
|
|
50
|
260
|
300
|
170
|
Φ108
|
ZG3/4"
|
|
65
|
330
|
360
|
210
|
Φ133
|
ZG3/4"
|
|
80
|
340
|
400
|
250
|
Φ159
|
ZG3/4"
|
|
100
|
400
|
470
|
300
|
Φ219
|
ZG3/4"
|
|
125
|
480
|
550
|
360
|
Φ273
|
ZG3/4"
|
|
150
|
500
|
630
|
420
|
Φ273
|
ZG3/4"
|
|
200
|
560
|
780
|
530
|
Φ325
|
ZG3/4"
|
|
250
|
660
|
930
|
640
|
Φ426
|
M20×1.5
|
|
300
|
750
|
1200
|
840
|
Φ478
|
M20×1.5
|
三、篮式过滤器订货须知:
1:篮式过滤器型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差
5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号
9.是否带附件
10.使用介质成分
